Creality CR-Scan Raptor 3D Tarayıcı

Creality CR-Scan Raptor 3D Tarayıcı

Creality CR-Scan Raptor, mavi lazer ve NIR kızılötesi yapılandırılmış ışık teknolojilerini tek cihazda birleştiren yüksek hassasiyetli profesyonel 3D tarayıcıdır. Küçük ve detaylı parçalardan insan vücudu ve büyük nesnelere kadar geniş bir kullanım alanı sunarak 3D baskı, tersine mühendislik, ürün geliştirme, otomotiv ve dijital modelleme uygulamalarında kullanılabilir.

Hibrit tarama sistemi sayesinde kullanıcı, yüksek detay gerektiren uygulamalarda mavi lazer modunu; daha büyük nesnelerin hızlı şekilde dijitalleştirilmesinde ise NIR yapılandırılmış ışık modunu tercih edebilir.

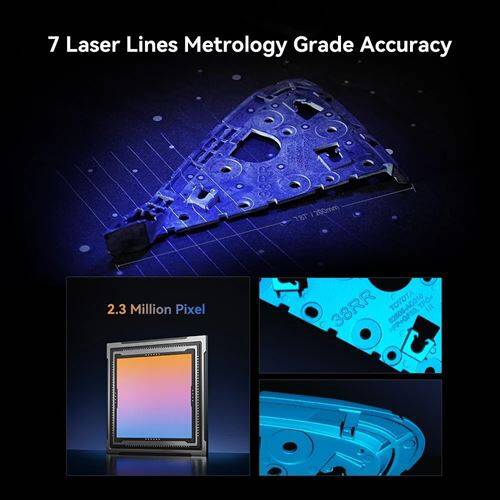

7 Paralel Mavi Lazer Çizgisi

CR-Scan Raptor, detaylı taramalar için 7 paralel mavi lazer çizgisi kullanır. Mavi lazer teknolojisi, özellikle küçük detayların ve keskin geometrik yüzeylerin yüksek hassasiyetle yakalanmasına yardımcı olur.

Mavi lazer modunda 0,02 mm'ye kadar hassasiyet ve 0,02 mm'ye kadar 3D çözünürlük elde edilebilir. Bu özellik mekanik parçalar, prototipler ve yüksek detay gerektiren nesnelerin dijitalleştirilmesinde önemli avantaj sağlar.

Mavi Lazer ve NIR Hibrit Tarama

CR-Scan Raptor iki farklı tarama teknolojisini tek cihaz içerisinde sunar.

Mavi Lazer Modu: Küçük parçalar, detaylı yüzeyler ve yüksek hassasiyet gerektiren uygulamalar için kullanılabilir.

NIR Yapılandırılmış Işık Modu: Orta ve büyük nesneler, insan yüzü, insan vücudu, heykeller ve benzeri modellerin daha hızlı taranmasına olanak tanır.

Bu iki sistem sayesinde tek bir tarayıcı farklı boyut ve özelliklere sahip çok sayıda nesne üzerinde kullanılabilir.

0,02 mm'ye Kadar Yüksek Hassasiyet

Mavi lazer modunda CR-Scan Raptor, uygun çalışma koşullarında 100 mm mesafede 0,02 mm'ye kadar hassasiyet sunabilir.

Bu yüksek hassasiyet seviyesi, özellikle mevcut fiziksel parçaların dijital ortama aktarılması, tersine mühendislik çalışmaları ve detaylı 3D model oluşturma işlemlerinde avantaj sağlar.

60 FPS'ye Kadar Yüksek Tarama Hızı

Mavi lazer modunda tarama hızı 60 fps'ye kadar, NIR modunda ise 20 fps'ye kadar ulaşabilir.

Yüksek tarama hızı, nesnenin farklı açılarından daha hızlı veri toplanmasına yardımcı olur ve özellikle el tipi kullanım sırasında daha akıcı bir tarama deneyimi sağlar.

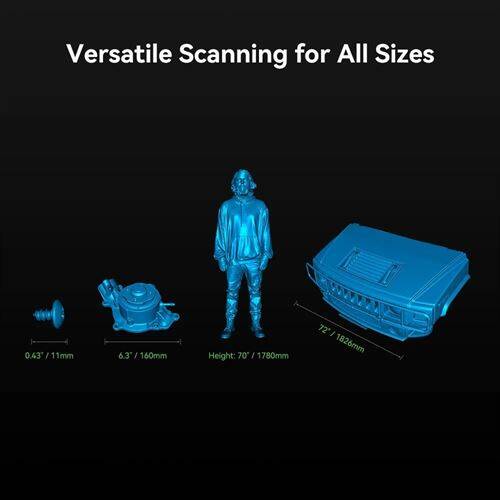

Küçük ve Büyük Nesneleri Tarama

Hibrit tarama sistemi sayesinde CR-Scan Raptor çok farklı boyutlardaki nesnelerin dijitalleştirilmesinde kullanılabilir.

Mavi lazer modunda minimum tarama hacmi 5 × 5 × 5 mm seviyesine kadar inerken cihaz, uygun tarama modu kullanıldığında yaklaşık 2000 × 2000 × 2000 mm'ye kadar büyük nesnelerin taranmasında da kullanılabilir.

Bu sayede küçük mekanik bileşenlerden otomotiv parçalarına ve insan vücuduna kadar geniş bir uygulama alanı elde edilir.

Marker ve Markersız Tarama Seçenekleri

Mavi lazer modunda yüksek hassasiyetli takip için marker kullanılır.

NIR yapılandırılmış ışık modunda ise yüzey özelliklerine bağlı olarak marker, geometri veya doku üzerinden hizalama yapılabilir. Özellikle yeterli geometrik detaya sahip nesnelerde markersız tarama imkânı, hazırlık sürecini kolaylaştırır.

Tam Renkli 3D Tarama

CR-Scan Raptor yalnızca nesnenin geometrisini değil, yüzey renklerini de dijital modele aktarabilir.

12 adet beyaz LED destek ışığı, renk bilgisinin daha kontrollü şekilde yakalanmasına yardımcı olur. Bu özellik figür, sanat eseri, heykel ve dijital arşivleme gibi renk bilgisinin önemli olduğu uygulamalarda avantaj sağlar.

Yüz ve İnsan Vücudu Taraması

NIR yapılandırılmış ışık teknolojisi sayesinde CR-Scan Raptor yüz ve insan vücudu taramalarında da kullanılabilir.

Creality'nin yüz ve vücut tarama algoritmaları; avatar, kişiselleştirilmiş figür, dijital insan modeli ve benzeri projeler için insan geometrisinin dijital ortama aktarılmasına yardımcı olur.

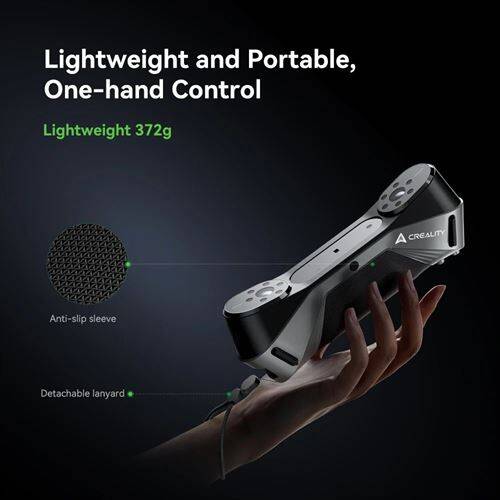

Hafif ve Taşınabilir Tasarım

CR-Scan Raptor yaklaşık 372 gram ağırlığındadır. Kompakt gövde yapısı sayesinde tek elle kullanılabilir ve uzun süreli taramalarda kullanıcının üzerindeki yükün azaltılmasına yardımcı olur.

Cihaz üzerinde bulunan mekanik kontrol tuşları ve durum göstergeleri tarama sırasında temel kontrollere hızlı erişim sağlar.

Öne Çıkan Özellikler

• Mavi lazer ve NIR hibrit tarama teknolojisi

• 7 paralel mavi lazer çizgisi

• 0,02 mm'ye kadar tarama hassasiyeti

• 0,02 mm'ye kadar 3D çözünürlük

• Mavi lazer modunda 60 fps'ye kadar tarama

• NIR modunda 20 fps'ye kadar tarama

• 5 × 5 × 5 mm'den başlayan minimum tarama hacmi

• Küçük, orta ve büyük nesne tarama desteği

• Marker destekli yüksek hassasiyetli tarama

• NIR modunda geometri ve doku üzerinden takip

• Tam renkli 3D tarama

• 12 beyaz LED renk destek ışığı

• 12 mavi LED marker tanıma desteği

• Yüz ve insan vücudu tarama desteği

• Dahili IMU

• Class 1 lazer sistemi

• Yaklaşık 372 g hafif tasarım

• Windows ve macOS desteği

• CrealityScan yazılım desteği

• OBJ, STL ve PLY çıktı desteği

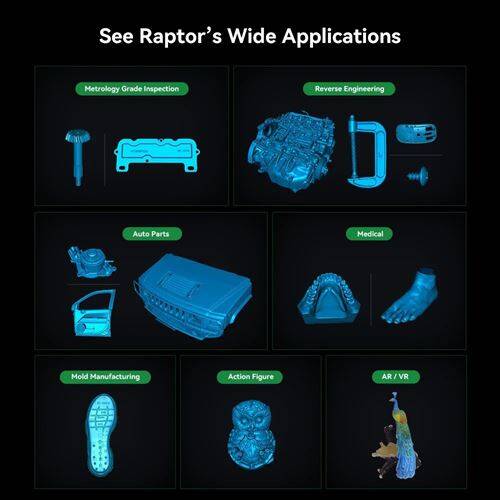

Kullanım Alanları

Creality CR-Scan Raptor; 3D baskı, tersine mühendislik, ürün tasarımı, mekanik parça dijitalleştirme, otomotiv parçaları, prototipleme, kalite kontrol süreçleri, figür tarama, yüz ve insan vücudu tarama, sanat eserlerinin dijitalleştirilmesi ve dijital arşivleme gibi birçok farklı uygulamada kullanılabilir.

Özellikle yüksek hassasiyet gerektiren küçük parçalar ile daha büyük nesnelerin aynı cihazla taranabilmesi, Raptor'u çok yönlü bir 3D tarama çözümü haline getirir.

Teknik Özellikler

3D Baskı ve Tersine Mühendislik İçin Güçlü Bir Çözüm

CR-Scan Raptor ile fiziksel parçalar dijital ortama aktarılarak CrealityScan üzerinde işlenebilir ve STL, OBJ veya PLY formatlarında dışa aktarılabilir. Elde edilen model; uygun CAD ve modelleme işlemlerinin ardından yeniden tasarım, ölçülendirme, prototipleme veya 3D baskı süreçlerinde kullanılabilir.

Not: Tarama hassasiyeti ve elde edilen model kalitesi; kullanılan tarama modu, nesnenin yüzey özellikleri, çalışma mesafesi, ortam ışığı, marker yerleşimi ve tarama ayarlarına göre değişiklik gösterebilir.
